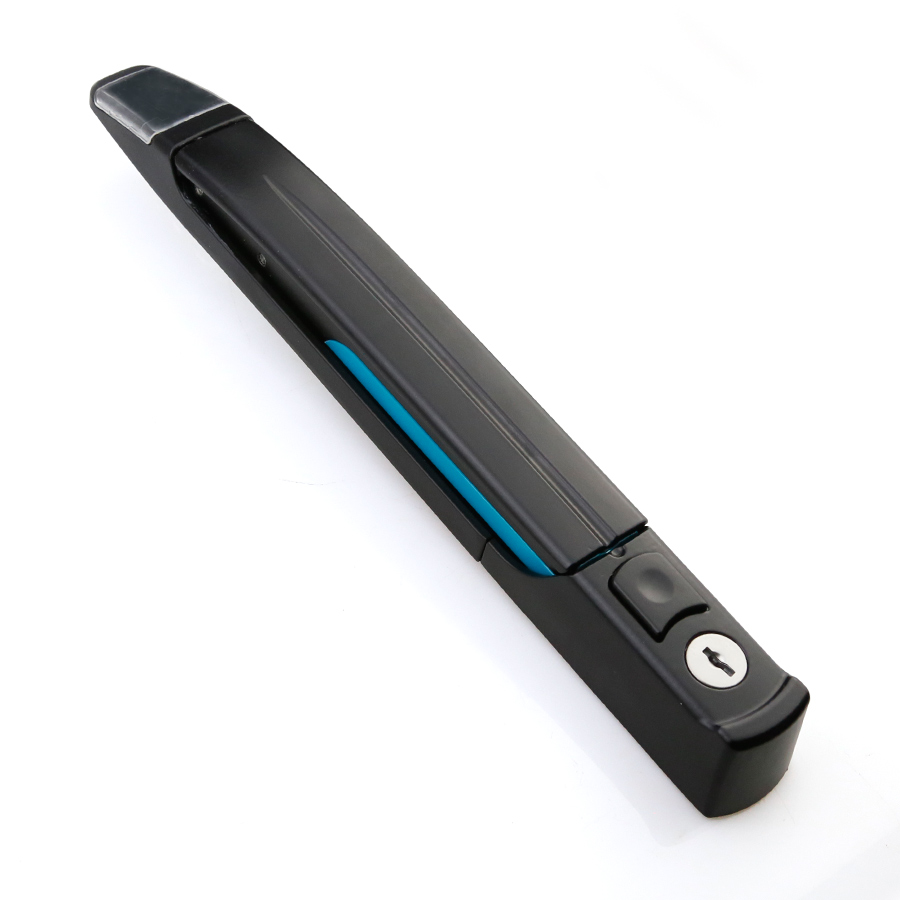

Rittal キャビネット レバー ロッド コントロールは、産業用キャビネット、サーバー エンクロージャ、電気制御パネル、および機械のハウジングに使用される、精密に設計されたロックおよび作動システムです。内部のロッド駆動機構により安定した多点ロックを実現し、キャビネットのドアを強化し、歪みを防止し、安全性を高め、長期にわたる機器の保護を向上させます。
振動、粉塵、湿気、温度変動が一般的な産業環境では、キャビネットのドアの完全性が操作の安全性と機器の寿命に直接影響します。レバーロッド制御システムは、キャビネット構造を強化し、密閉性能を維持し、偶発的に開くリスクを軽減するため、データセンター、自動化ライン、輸送ハブ、配電室、製造施設で推奨されるソリューションとなっています。
レバーロッド制御システムの価値は、その機械的精度、構造的信頼性、および設置の互換性にあります。以下は、ハイグレードな Rittal スタイルのレバーロッド制御ソリューションを定義するコアパラメータと仕様の包括的なセットです。
| パラメータのカテゴリ | 仕様詳細 |
|---|---|
| 材料構成 | 亜鉛合金レバー本体、亜鉛メッキ鋼ロッド、強化ナイロンブッシュ、ステンレス鋼ファスナー |
| 表面処理 | 防食コーティング、亜鉛メッキ、湿気の多いまたは屋外の条件向けの防錆仕上げ |
| ロッドの長さのオプション | カスタマイズ可能な長さ: 300mm ～ 1600mm、単一ドアまたは複数ドアのキャビネットに適応可能 |
| ロッド径 | 構造剛性と耐振動性のための標準 8mm ～ 10mm |
| レバーハンドルタイプ | スイングハンドル、Tハンドル、Lハンドル、凹ハンドル、ロックコア対応設計 |
| ロックの互換性 | ユーロシリンダーコア、カムロックシステム、カスタマイズされたセキュリティロックモジュール |
| 取り付け構成 | クイックフィットブラケットによる1点、2点、または3点ロック構造 |
| ドアの互換性 | スチール製エンクロージャ、ステンレス製キャビネット、板金ドア、IT サーバー ラックに最適 |
| 耐荷重強度 | 重工業用エンクロージャードアに適した高い引張強度 |
| 動作温度 | 選択した材料に応じて –20°C ～ 80°C |
| 耐振動性 | 強化されたロッド設計によりガタつきが軽減され、長期的な安定性が確保されます。 |
これらのパラメータは、特に安全コンプライアンスが不可欠な用途において、キャビネットが高度な機械的完全性と環境保護を維持するために集合的に機能します。
産業環境では、エンクロージャ コンポーネントに絶対的な信頼性が求められます。 Rittal スタイルのレバーロッド制御システムは、標準のラッチ機構よりも優れたいくつかの利点をもたらします。
従来の 1 点ロックでは、振動や圧力によってドアが曲がってしまいます。レバーロッド制御により、キャビネットを上部、中央、下部の複数の点で固定し、均一な力の分散を確保し、変形を防ぎます。
多くの業界は、一貫した防塵と湿気からの保護に依存しています。制御されたロッドレバー機構により、ガスケットがフレームに均等に押し付けられるため、より高い IP 定格を維持し、ガスケットの寿命を延ばすことができます。
工場、自動化ライン、輸送機器は持続的な振動を発生させます。整列ロッド機構により、ドアの揺れ、騒音、長期にわたる構造疲労が大幅に軽減されます。
レバー本体にロックコアやシリンダーシステムを統合できるため、アクセス管理が強化され、不正侵入のリスクが軽減されます。最新のデジタル ロックのアップグレードもサポートしています。
このシステムは、電気キャビネット、ネットワーク ラック、配電ボックス、機械ハウジング、産業用制御パネルに適合します。モジュール構造により、改造も簡単になります。
より安全なロック、より少ないメンテナンス間隔、より長いコンポーネントの寿命は、ダウンタイムの削減と総運用コストの削減につながります。
設置の品質はキャビネットの構造的完全性に直接影響します。次のベスト プラクティスは、技術者とエンジニアが最大のパフォーマンスを達成できるようにガイドします。
ロッドの長さを選択する前に、キャビネットのドアの厚さとフレームの寸法を確認してください。
均一にかみ合うようにロッドを垂直軸に沿って正確に位置合わせします。
キャビネットの材質と耐荷重に適合した取り付けブラケットを使用してください。
取り付け中にピボットポイントに潤滑剤を塗布することで、スムーズな作動を確保します。
最終的に締める前に、サイクルを繰り返してロッドの動きをテストします。
ロッドの摩耗、腐食、留め具の緩みを定期的に検査してください。
回転摩擦が増加した場合はナイロンブッシュを交換してください。
ドアのガスケットをチェックし、レバーが均等に圧縮されていることを確認してください。
高性能 Rittal キャビネット レバー ロッド コントロールを定義する主な機能は何ですか?
ロック位置とロック解除位置が部分的に動くことなく完全にかみ合っていることを確認します。
適切なメンテナンスにより、エンクロージャの寿命が延び、構造の安全性が維持されます。
産業インフラは進化し続けており、キャビネットのセキュリティ メカニズムもそれに伴って進化しています。いくつかの大きなトレンドが現れています。
レバーロッド制御には、機械的安定性を損なうことなく、電子認証モジュール、RFIDスキャン、遠隔監視がますます組み込まれるようになるでしょう。
大規模なエンクロージャでは軽量化が重要になるため、一部の用途では複合ロッドや強化ポリマーが従来の金属に取って代わることになります。
環境に優しい防食コーティングは、環境への影響を軽減しながら、過酷な気候での耐性を向上させます。
センサーとの統合により、問題が発生する前にドアが摩耗、振動の異常、またはロックの係合不良を報告できるようになります。
キャビネットメーカーは、最小限のツールでレバーロッドコントロールを交換、拡張、または再構成できる完全モジュール式システムに移行しています。
これらの進歩により、自動化が進む環境をサポートできる、より安全で効率的なエンクロージャが作成されます。
答え:これは通常、ロッドのアライメントが数ミリメートルずれている場合に発生します。ロッドが上下のラッチ穴に正しい角度で入らないと、レバー機構による均一な圧力がかかりません。これは密閉性と構造的な気密性に影響を与えます。通常、ロッド ブラケットを調整し、ピボット留め具を締め、ドア フレームが歪んでいないことを確認することで問題は解決します。
答え:レバー ハンドルの位置からキャビネット フレームの上部と下部の両方の係合点までの距離を測定します。ロッドのスムーズな動きに必要な内部クリアランス (通常は 10 ～ 20 mm) を差し引きます。ロッドの長さは工場生産でカスタマイズでき、正確にフィットするものを選択することでスムーズな作動が確保され、振動が低減され、早期の摩耗が防止されます。
これは通常、ロッドのアライメントが数ミリメートルずれている場合に発生します。ロッドが上下のラッチ穴に正しい角度で入らないと、レバー機構による均一な圧力がかかりません。これは密閉性と構造的な気密性に影響を与えます。通常、ロッド ブラケットを調整し、ピボット留め具を締め、ドア フレームが歪んでいないことを確認することで問題は解決します。
精度、耐久性、互換性、長期的なコスト効率に優れた信頼性の高いキャビネット ハードウェアを求める企業にとって、信頼できるメーカーを選択することは非常に重要です。コフィーは産業の信頼性を目指して設計されたエンジニアリングソリューションを提供し、さまざまなキャビネット用途に適合するカスタマイズ可能なロッド長、先進的な素材、高強度ハードウェア、厳格な品質管理を提供します。
専門的な製品の推奨事項、カスタム ソリューション、または技術的なガイダンスについては、お問い合わせコフィー がエンクロージャーのシステム要件をどのようにサポートできるかについて詳しく学びましょう。
-
